Yleiskatsaus

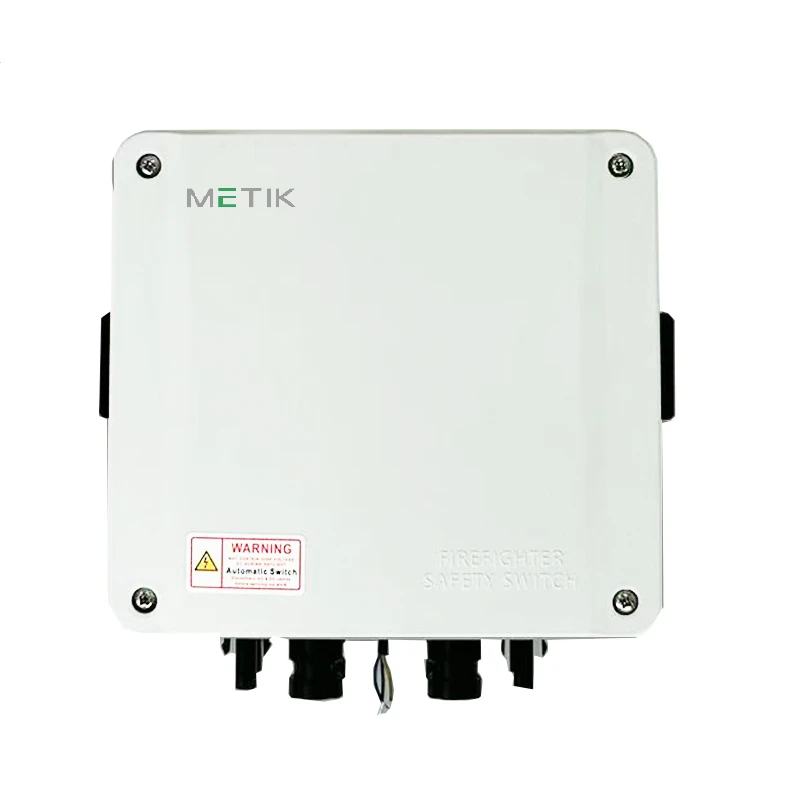

Fireman Switch on erikoistunut raskaiden{0}}DC-irrotussimulaattori, joka on asennettu katolla olevan aurinkopaneelin läheisyyteen. Sen ensisijainen tarkoitus on tarjota automaattinen tai manuaalinen sähköinen eristys rakennuksen läpi kulkeville suur-tasavirtajohtolinjoille hätätilanteessa.
Tekniset tiedot
|
Parametri |
Erittely |
|
Järjestelmän maksimijännite |
1000V / 1500V DC |
|
Nimelliskäyttövirta |
16A / 32A / 40A / 55A |
|
Napojen konfigurointi |
2P / 4P / 4B (kaksois-MPPT-tuki) |
|
Eristys ja ylijänniteluokitus |
Uimp 8kV |
|
Mekaaninen käyttöikä |
>10 000 operaatiota |
|
Sähköinen kestävyys |
>1 500 täyden-kuorman katkaisujaksoa |
|
Ohjaa virtalähdettä |
100–240 V AC, 50/60 Hz |
Tärkeimmät ominaisuudet
Magneettikaaren sammuminen:Patentoidut magneettikaari{0}}sammutuskammiot vaimentavat tasavirtakaaret IEC 60947-3 käyttökategorian mukaisesti, mikä vähentää koskettimien eroosiota ja säilyttää pitkäaikaiset kosketusvastuksen vertailuarvot.
Korkean{0}}lämpötilojen rakenteellinen eheys:Polykarbonaattikotelo säilyttää nimellisen mekaanisen taipuman ja iskunkestävyyden katolla sijaitsevan aurinkosäteilyn alla 85 asteen ympäristörajaan asti.
Jousikäyttöinen{0}}mekaaninen käyttö:Moottori{0}}käyttöinen varastojousi vapautuu mekaanisesti 150 ms:ssa AC-ohjauksen tehohäviön yhteydessä ja suorittaa fyysisen tasavirtaeristyksen täyttääkseen nopean etäpysäytyksen.
IP66 sinetöity kotelo integroidulla tuuletusaukolla:UV-stabiloitu kotelo, jossa on painetta-tasaava kalvoventtiili, joka eliminoi vuorokausivaihteluista johtuvan sisäisen kondenssiveden vaarantamatta IP66-suojausta.
Valmistuksen tarkkuus
Automatisoitu kokoonpano ja laadunvalvonta
Tuotantolinjat käyttävät automatisoituja vääntömomentti{0}}kiinnitysasemia, joissa on digitaalinen kirjaus, jotta varmistetaan tasainen puristusvoima kaikissa rakenneliitoksissa.
Sisäänpääsyn ja hermeettisyyden tarkastus
Jokaiselle yksittäiselle yksikölle suoritetaan automaattinen paine{0}}pudotustesti IP66-tiivisteen eheyden varmistamiseksi ennen lopullista pakkaamista.
Säännöllinen dielektrinen testaus
Kaikki yksiköt läpäisevät ohjauselektroniikan automaattisen optisen tarkastuksen (AOI), jonka jälkeen suoritetaan 3,5 kV AC eristystesti dielektrisen kestävyyden varmistamiseksi.
AQL 0.4 Audit & Environmental Testing
Urna condimentum mattis pellentesque nibh. Kokonaisluku vitae justo eget magna.
Kaupalliset ehdot
MOQ- ja OEM-vaihtoehdot:Minimitilausmäärä on 200 yksikköä vakiomalleissa; mukautetut OEM-brändi- ja määritysprotokollat vaativat vähintään 1 000 yksikköä.
ISTA-3A & ISPM-15 pakkaus:Toimitetaan kaksinkertaisissa-seinämäisissä 5--kerroksisissa aaltopahvilaatikoissa, joissa on räätälöityjä-muovattuja HDPE-vaahtomuovia, jotka on lavattu lämpökäsitellyille, kaasutetuille puisille kuormalavoille.
Säilön optimointi:Vakiokokoiseen 20 GP:n konttiin mahtuu jopa 5 400 pakattua yksikköä, mikä optimoi volyymitehokkuuden ja alentaa merikuljetuskustannuksia -yksikkökohtaisesti.
Toimitusaika:Ensimmäinen erä valmistuu 25 arkipäivän kuluessa-talletuksen jälkeen; toistuvat yleissopimustilaukset lähetetään 10 arkipäivän sisällä.
Tuetut Incoterms:FOB-, CIF- ja DDP-toimitusehdot saatavilla.
Myynnin jälkeinen-tuki
5 vuoden toiminnallinen takuu:Kattaa 100 %:n korvaamisen mekaanisista tai sähköisistä toimintahäiriöistä vakiokäyttöparametreilla.
24 tunnin tekninen palvelutasosopimus:Suunnittelu- ja{0}}grid-yhteensopivuuskyselyt saavat virallisen teknisen vastauksen T&K-tiimiltä 24 tunnin kuluessa.
Teknisen arvioinnin näytteet:Arviointiyksiköt saatavilla laboratoriopätevyyttä ja invertteri{0}}yhteensopivuustestausta varten.
15 vuoden varaosien saatavuus:Taattu jatkuva tarkan mekaanisen muodon -komponenttien ja sisäisten varaosien toimitus-oston jälkeen.
Advance Replacement Protocol:Kun sarjavikatapahtuma on varmistettu (ylittää 0,1 %:n kenttävikasuhteen), vaihtoyksiköt kuljetetaan lento{1}}välittömästi, mikä minimoi käyttökatkon.
FAQ
K: Mitä kansainvälisiä turvallisuussertifikaatteja Fireman Switch täyttää?
V: Palomieskytkin on suunniteltu ja testattu IEC 60947-3 DC-käyttökategorian mukaisesti aurinkosähköisten irtikytkentäsovelluksiin, ja se kattaa nimellisjännitteet jopa 1000V DC ja 1500V DC. CE-merkintädokumentaatio ja kolmannen osapuolen tyyppitestiraportit, jotka vahvistavat 8 kV:n ylijänniteimpulssin luokituksen ja IP66-tunkeutumissuojauksen, ovat ladattavissa projektin rekisteröinnin yhteydessä.
K: Voidaanko tämä kytkin integroida olemassa oleviin aurinkoinvertterijärjestelmiin?
V: Kyllä. Kytkin tukee 2P- ja 4P-napakokoonpanoja, joissa on kaksi MPPT-tuloa, joten se on yhteensopiva useimpien merkkijonoinvertteriarkkitehtuurien kanssa valmistajilta, kuten SMA, Huawei ja Fronius 1000V DC- ja 1500V DC -järjestelmäluokissa.
K: Kuinka valokaaren vaimennus varmistetaan todellisissa käyttöolosuhteissa?
V: Kaarenvaimennus on validoitu IEC 60947-3 -kestävyystestillä nimellisvirralla (16A–55A) ja täydellä tasavirtakuormitusjännitteellä, mikä vahvistaa, että patentoidut magneettikaaren-sammutuskammiot saavuttavat vaaditun Suurin tai yhtä suuri kuin 1 500 täyden kuorman resistanssin jäljellä olevan katkaisujakson aikana.
K: Mitä tapahtuu, jos ohjausvirtalähde epäonnistuu?
V: Kun AC-ohjausteho (100–240 V) katkeaa, jousikäyttöinen mekaaninen toimilaite vapautuu 150 ms:n kuluessa ja avaa DC-koskettimet fyysisesti ilman elektronista komentoa-vikaturvallinen rakenne, joka täyttää NEC 2017:n artiklan 690.12 nopean sammutustavoitteen.
K: Miten pitkän ajan{0}}luotettavuus varmistetaan tuotantoerien välillä?
V: Jokainen tuotantoerä auditoidaan ISO 2859-1 AQL 0.4 -standardien mukaisesti. Satunnaiset näytteet altistetaan lämpökiertoon -40 astetta +85 asteeseen ja automaattinen 3,5 kV AC dielektrinen kestävyystestaus 100 %:lle yksiköistä.
K: Sopiiko kytkin äärimmäisiin kattoympäristöihin?
V: Kyllä. IP66-suljettu polykarbonaattikotelo kestää jatkuvaa ympäristön lämpötilaa jopa 85 asteeseen suorassa auringonsäteilyssä, ja integroitu painetta tasaava kalvoventtiili estää sisäistä kondensaatiota päivittäisistä lämpötilavaihteluista tinkimättä tunkeutumissuojasta.
K: Millaista huoltoa tarvitaan asennuksen jälkeen?
V: Sisäistä huoltoa ei tarvita. Ainoa suositeltu huolto on liittimen vääntömomentin vuosittainen silmämääräinen tarkastus (kiristys määritettyyn 2,5 Nm:iin asennusohjeen mukaan) ja kaukolaukaisusignaalin toimintatesti 150 ms:n aktivoinnin vahvistamiseksi.
K: Voidaanko laitetta käyttää nopean sammutuksen kanssa yhteensopivissa aurinkosähköjärjestelmissä?
V: Kyllä. Kun kytkin on kytketty joukko-tason pikasammutuskäynnistimeksi ja yhdistettynä yhteensopivan invertterin AC-ohjaussignaaliin, kytkin täyttää NEC 2017 §690.12:n nopean sammutuksen vaatimukset rakennuksiin tai rakennuksiin asennetuille järjestelmille.
K: Miten tuotteiden johdonmukaisuus varmistetaan suurissa tilauksissa?
V: Suurille tilauksille AQL 0.4 -erätarkastukset tarjoavat tilastollisesti vankan näytteenoton-tällä hyväksymistasolla. 5 000 yksikön erä edellyttäisi nollavirhettä 200 yksikön otoksessa, mikä takaa erittäin korkean lähtevän laadun.
K: Mitkä ovat tärkeimmät vikaskenaariot, joita järjestelmä on suunniteltu estämään?
V: Kolme ensisijaista vikaskenaariota, joiden suunnitteluosoitteet ovat kosketinhitsaus suurella tasavirtasyöttövirralla, hallitsematon kaaren muodostuminen jännitteisen-kuorman katkaisun aikana ja epätäydellinen eristys, joka johtuu ohjauspiirin viasta.
